低溫試驗箱制冷原理深度解析：從理論到實踐
2024-08-10 11:13 林頻儀器

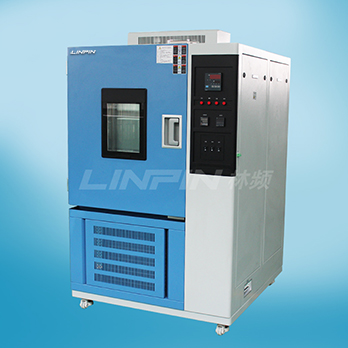

低溫試驗箱是一種用于模擬和測試產品在低溫環境下的性能的設備。其核心功能是能夠快速地降低內部溫度，以模擬各種不同的低溫環境。以下是低溫試驗箱的制冷原理：
一、制冷劑的選擇與循環：
1.低溫試驗箱通常使用R404A、R507A等氟代烴作為制冷劑。這些制冷劑在標準大氣壓下的沸點溫度很低，這意味著它們?cè)诔叵率菤鈶B(tài)，但在低溫下會變?yōu)橐簯B(tài)。
2.制冷劑通過壓縮機壓縮，變成高溫高壓的氣體，然后進入冷凝器。
二、冷凝器的工作原理：
1.冷凝器是一個熱交換器，它利用外部冷卻水或空氣將制冷劑中的熱量帶走，使制冷劑從氣態變?yōu)橐簯B(tài)。
2.液態的制冷劑經過膨脹閥，壓力和溫度急劇下降，再次變?yōu)榈蜏氐蛪旱臍怏w。
三、蒸發器的作用：
1.蒸發器是另一個熱交換器，它利用制冷劑的蒸發過程從箱內吸收熱量，從而使箱內溫度降低。
2.低溫低壓的制冷劑在蒸發器中吸收熱量，再次變?yōu)闅鈶B(tài)，然后回到壓縮機，完成循環。
四、控制邏輯：
1.為了確保試驗箱溫度的穩定，控制系統會不斷監測箱內的溫度。
2.當溫度達到設定值時，控制系統會調節壓縮機的工作頻率或冷凝器的冷卻水流量，以維持穩定的溫度。
五、輔助系統的配合：
1.為了確保低溫試驗箱的正常運行和效率，還需要其他的輔助系統，如油分離器、氣液分離器等，來確保制冷劑的純度和循環效率。
2.干燥過濾器可以去除制冷劑中的水分和雜質，防止冰堵和臟堵。
六、安全保護措施：
1.為防止制冷劑泄漏或其他異常情況，低溫試驗箱通常配備有各種安全保護裝置。例如，高、低壓保護、過熱保護等。
2.當出現異常情況時，這些保護裝置會立即切斷電源或關閉制冷劑的流動，以防止設備損壞和確保操作人員的安全。
七、維護與保養：
1.定期的維護和保養對于低溫試驗箱的性能和壽命至關重要。這包括清潔、檢查制冷劑的純度、檢查電氣連接等。
2.專業的維護可以確保試驗箱在長時間內穩定、高效地運行。
低溫試驗箱的制冷原理涉及多個復雜的物理過程和熱力學原理。通過深入了解其工作原理，可以更好地維護和使用這種精密的測試設備，確保其在各種應用中提供準確和可靠的結果。
